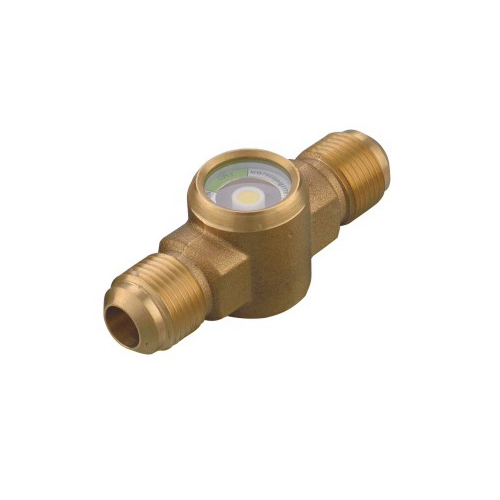

介绍：
窥镜采用冷挤压技术增加了防爆强度，观察窗清晰，安全。窥镜用于制冷剂和空调装置的液位线，以指示制冷剂的流动情况，箱内水分。 制冷剂，并从分油器进入回油管线。
它装有湿度指示器，该指示器会改变颜色以显示制冷剂中的水分含量。 视镜采用改良的PTFE密封材料，适用于各种制冷剂和坡油，具有完美的密封性能。
特点
1.显示制冷系统中过高的含水量
2.指示制冷剂不足
3.扩口或焊接连接
4.与所有 HCFC 和 HFC 制冷剂和油兼容
技术性能 ：
最大工作压力：3.5MPa
最大耐压：5.2MPa
工作温度范围：-40℃~+80
100% 泄漏测试
|

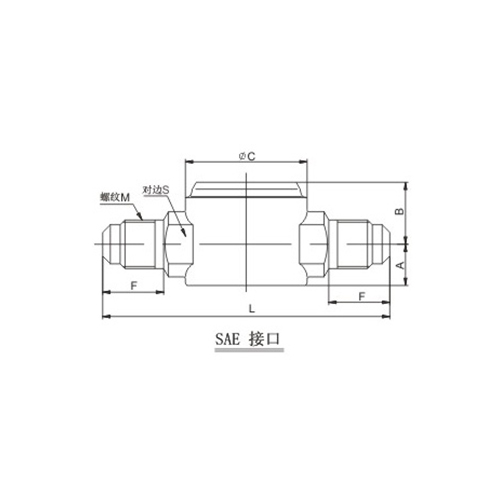

型号 |
尺寸 |
连接 |
A |
B |
OC |
OD |
E |
F |
L |
S |
线程 |
|
8200-04 |
ODF |
8.5 |
14.5 |
6.5 |
7 |
27 |
100 |
N/A |
|||
|
8201-04 |
1/4" |
美国汽车工程师学会 |
N/A |
N/A |
14 |
64 |
7/16-20UNF |
||||
|
8202-04 |
调频 |
9.5 |
15 |
12 |
59 |
14 |
|||||
|
8200-06 |
光纤配线架 |
8.5 |
14.5 |
10.1 |
8 |
36 |
118 |
N/A |
|||
|
8201-06 |
3/8" |
美国汽车工程师学会 |
N/A |
N/A |
17 |
70 |
5/8-18UNF |
||||
|
8202-06 |
调频 |
12 |
17 |
26.5 |
15 |
65 |
|||||
|
8200-08 |
光纤配线架 |
11.5 |
16.5 |
12.8 |
10 |
46 |
144 |
19 |
N/A |
||
|
8201-08 |
1/2" |
美国汽车工程师学会 |
N/A |
N/A |
19 |
78 |
3/4-16UNF |
||||
|
8202-08 |
调频 |
13.5 |
18 |
18 |
70 |
||||||
|
8200-10 |
5/8" |
光纤配线架 |
13 |
18 |
16.1 |
14 |
49 |
150 |
22 |
N/A |
|
|
8201-10 |
美国汽车工程师学会 |
N/A |
20 |
78 |
7/8-14UNF |
||||||
|
8200-12 |
3/4" |
光纤配线架 |
14 |
20 |
19.1 |
16 |
51 |
166 |
24 |
N/A |
|
|
8201-12 |
美国汽车工程师学会 |
31.5 |
N/A |
N/A |
23 |
94 |
1-1/16-14UNF |
||||
|
8200-14 |
7/8" |
光纤配线架 |
15.5 |
21.5 |
22.3 |
17 |
54 |
172 |
27 |
N/A |
|
|
8200-18 |
1-1/8" |
光纤配线架 |
18.5 |
23.5 |
28.7 |
18 |
69 |
212 |
34 |
N/A |
水分含量 VS 颜色变化
指示（水的 ppm） 液体温度（°C） |
干（绿） |
注意（浅绿色） |
湿（黄） |
干（绿） |
注意（浅绿色） |
湿（黄） |
|
25℃ |
43X： |
|||||
|
R22/R502 |
<30 |
30 〜 120 |
>120 |
<50 |
50-200 |
>200 |
|
HFC-134Q |
<30 |
30 〜 100 |
>100 |
<45 |
45-100 |
>170 |
|
R404a |
<20 |
20 〜 70 |
>70 |
<25 |
25-100 |
>100 |
|
R407C |
<30 |
30 〜 140 |
>140 |
<60 |
60〜225 |
>225 |
|
R507 |
< 15 |
15〜60 |
>60 |
<30 |
30〜110 |
>110 |
|
R40IA |
< 66 |
66~266 |
>266 |
< 135 |
135〜540 |
>540 |
|
R410A |
<60 |
60-280 |
>280 |
<75 |
75-420 |
>420 |
注意：全封闭压缩机允许的湿度通常在 30~75 PPM 之间，而其他压缩机则略高。为了使系统得到有效保护，必须仔细观察指示器，如果颜色发黄，则必须更换干燥器。
