简介:

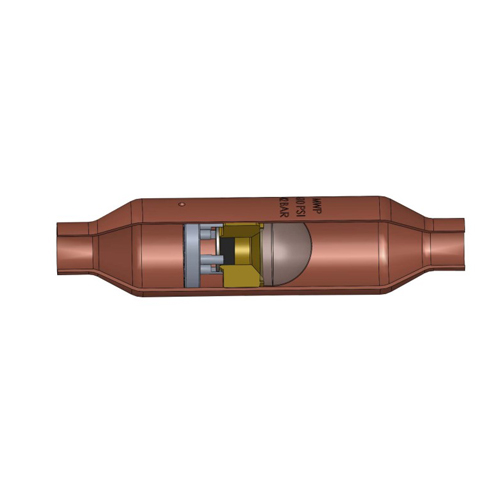

止回阀利用磁力吸引将阀膜片而不是弹簧返回到其阀座。常规类型的止回阀需要增加压力才能将阀座推离阀座,这很容易造成压力下降。电磁止回阀(MCV)的作用力是减小的,使其从阀座上移开,它利用磁吸力进一步减小了压降。因此,MCV是比传统止回阀更高效率的选择。止回阀使用电磁膜片的新技术,这种制造方法消除了使用会过热并损坏内部组件的钎焊材料。阀体是100%的铜,已成型并已加工连接。结果是实现了全密封的阀门,可以使用软焊料或硬焊料轻松安装,泄漏率几乎为零,适用于使用氟化制冷剂的液体,吸入,排放或热气管线,这些阀门非常理想。在新安装中或作为常规止回阀的替代品。不建议将MCV用于高压差的热回收应用中。
特点:
1. 多种方向,同时保持流向
2. 密封的旋压铜阀体设计
3. 设计用于大流量和小的压降
4. 阀膜片涂有氯丁橡胶
5. 内置30目不锈钢滤网
6. 铜连接尺寸1 / 4”至3-1 / 8”
7. 稳定,零泄漏
8. 系统效率损失可忽略不计
9. 有效密封,泄漏率可忽略不计
10. 可以安装在任何位置
11. 功能完善,可延长阀门使用寿命寿命
12. 适用于多种应用,包括组合(消声器/止回阀)
技术性能:
安全工作压力:5.2MPa,最大5/8“尺寸
工作温度范围:-40℃〜+ 130℃
100%泄漏测试
兼容所有CFC,HCFC和HFC制冷剂和机油
交叉参考(相同的放置) |
|||
杭F |
艾默生 |
亨利科技 |
优越 |
8114-04 |
确认-4 |
MS-04 |
900M-4S |
8114-06 |
ACK-06 |
MS-06 |
900M-6S |
8114-08 |
ACK-08 |
MS-08 |
900M-8S |
8114-10 |
确认-10 |
MS-10 |
900M-10S |
8114-12 |
ACK-12 |
MS-12 |
900M-12S |
8114-14 |
ACK-14 |
MS-14 |
900M-14S |
8114-18 |
ACK-18 |
MS-18 |
N/A |
8114-22 |
ACK-22 |
MS-22 |
N/A |
8114-26 |
ACK-26 |
MS-26 |
N/A |
8114-34 |
ACK-34 |
MS-34 |
N/A |
8114-42 |
ACK-42 |
MS-42 |
N/A |
8114-50 |
ACK-50 |
MS-50 |
N/A |
型号 |
连接器 |
壳体C |
长度B |
目数 |
SWP(F^>a) |
(cm3/sec) 泄漏率@420kPa |
Kv(立方米/小时) |
|||||||||||||||||||
8114-04 |
1/4 |
22 |
102 |
30 |
5500 |
<0.00025 |
0.47 |
|||||||||||||||||||
8114-06 |
3/8 |
22 |
102 |
30 |
5500 |
<0.00025 |
0.99 |
|||||||||||||||||||
8114-08 |
1/2 |
22 |
102 |
30 |
5200 |
<0.00056 |
0.99 |
|||||||||||||||||||
8114-08B |
1/2 |
29 |
127 |
30 |
5200 |
<0.00056 |
2.67 |
|||||||||||||||||||
8114-10 |
5/8 |
22 |
102 |
30 |
5200 |
<0.00056 |
2.98 |
|||||||||||||||||||
8114-10B |
5/8 |
29 |
127 |
30 |
5200 |
<0.00056 |
2.98 |
|||||||||||||||||||
8114-12 |
3/4 |
29 |
127 |
30 |
4100 |
<0.00123 |
5.56 |
|||||||||||||||||||
8114-12B |
3/4 |
41 |
178 |
30 |
4100 |
<0.00123 |
5.56 |
|||||||||||||||||||
8114-14 |
7/8 |
29 |
127 |
30 |
4100 |
<0.00123 |
7.58 |
|||||||||||||||||||
8114-14B |
7/8 |
41 |
178 |
30 |
4100 |
<0.00123 |
7.58 |
|||||||||||||||||||
8114-18 |
1-1/8 |
41 |
213 |
30 |
4100 |
<0.00203 |
13.19 |
|||||||||||||||||||
8114-18B |
1-1/8 |
54 |
213 |
30 |
4100 |
<0.00203 |
13.19 |
|||||||||||||||||||
8114-22 |
1-3/8 |
54 |
213 |
30 |
4000 |
<0.00287 |
16.26 |
|||||||||||||||||||
8114-26 |
1-5/8 |
54 |
213 |
30 |
3000 |
<0.00453 |
27.78 |
|||||||||||||||||||
8114-34 |
2-1/8 |
92 |
305 |
30 |
3200 |
<0.00643 |
48.27 |
|||||||||||||||||||
8114-42 |
2-5/8 |
105 |
330 |
30 |
3000 |
<0.00853 |
64.76 |
|||||||||||||||||||
8114-50 |
3-1/8 |
105 |
330 |
30 |
3000 |
<0.00995 |
80.95 |
|||||||||||||||||||
型号 |
连接器 |
(kW) 液体制冷量 |
||||||||||||||||||||||||
液体管路 |
吸入管路 |
热气 |
||||||||||||||||||||||||
R22 |
R134 |
R404A |
R407C |
R410A |
R507 |
R22 |
R134 |
R404A |
R407C |
R410A |
R507 |
R22 |
R134 |
R404A |
R407C |
R410A |
R507 |
|||||||||
8114-04 |
1/4 |
9.5 |
8.8 |
6.8 |
9.7 |
9.8 |
6.7 |
1.1 |
0.8 |
0.9 |
1 |
1.3 |
1 |
4 |
3.2 |
3.8 |
3.9 |
5 |
3.5 |
|||||||
8114-06 |
3/8 |
19.9 |
18.3 |
14.2 |
20.2 |
20.5 |
13.9 |
2.2 |
1.6 |
2 |
2.1 |
2.8 |
2 |
8.3 |
6.6 |
7.9 |
8.1 |
10.4 |
7.4 |
|||||||
8114-08 |
1/2 |
53.8 |
49.4 |
38.2 |
54.4 |
55.3 |
37.6 |
6.0 |
4.4 |
5.3 |
5.6 |
7.6 |
5.4 |
22.3 |
17.9 |
21.3 |
21.9 |
28 |
19.9 |
|||||||
8114-10 |
5/8 |
60 |
55.1 |
42.6 |
60.7 |
61.7 |
41.9 |
6.7 |
4.9 |
5.9 |
6.3 |
8.4 |
6 |
24.9 |
20 |
23.7 |
24.4 |
31.3 |
22.2 |
|||||||
8114-12 |
3/4 |
112.2 |
103.1 |
79.7 |
113.5 |
115.3 |
78.4 |
12.5 |
9.2 |
11 |
11.7 |
15.8 |
11.3 |
46.5 |
37.4 |
44.4 |
45.7 |
58.5 |
41.5 |
|||||||
8114-14 |
7/8 |
152.8 |
140.4 |
108.5 |
154.6 |
157.1 |
106.8 |
17 |
12.5 |
15 |
16 |
21.5 |
15.4 |
63.4 |
51 |
60.5 |
62.2 |
79.7 |
56.5 |
|||||||
8114-18 |
1-1/8 |
265.9 |
244.3 |
188.8 |
269.1 |
273.3 |
185.8 |
29.6 |
21.7 |
26.1 |
27.8 |
37.4 |
26.8 |
110.2 |
88.7 |
105.2 |
108.3 |
138.6 |
98.3 |
|||||||
8114-22 |
1-3/8 |
327.9 |
301.3 |
232.8 |
331.8 |
337 |
229.1 |
36.5 |
26.8 |
32.2 |
34.3 |
46.1 |
33 |
135.9 |
109.3 |
129.8 |
133.5 |
170.9 |
121.2 |
|||||||
8114-26 |
1-5/8 |
560.1 |
514.6 |
397.7 |
566.8 |
575.7 |
391.4 |
62.3 |
45.8 |
54.9 |
58.5 |
78.8 |
56.4 |
232.2 |
186.8 |
221.7 |
228 |
292 |
207.1 |
|||||||
8114-34 |
2-1/8 |
973.3 |
894.3 |
691.1 |
984.9 |
1000.4 |
680.1 |
108.2 |
79.5 |
95.5 |
101.7 |
136.9 |
98.1 |
403.5 |
324.6 |
385.2 |
396.2 |
507.4 |
359.9 |
|||||||
8114-42 |
2-5/8 |
1305.9 |
1200 |
927.3 |
1321.5 |
1342.3 |
912.5 |
145.2 |
106.7 |
128.1 |
136.5 |
183.6 |
131.6 |
541.4 |
435.5 |
516.8 |
531.6 |
680.7 |
482.9 |
|||||||
8114-50 |
3-1/8 |
1305.9 |
1200 |
927.3 |
1321.5 |
1342.3 |
912.5 |
145.2 |
106.7 |
128.1 |
136.5 |
183.6 |
131.6 |
541.4 |
435.5 |
516.8 |
531.6 |
680.7 |
482.9 |
额定的液体和吸入能力基于蒸发温度:平均温度为t = -10℃,阀前的液体温度为t = 25℃,阀两端的压降为p = 15 kPa(2.18 psi)。
