简介：

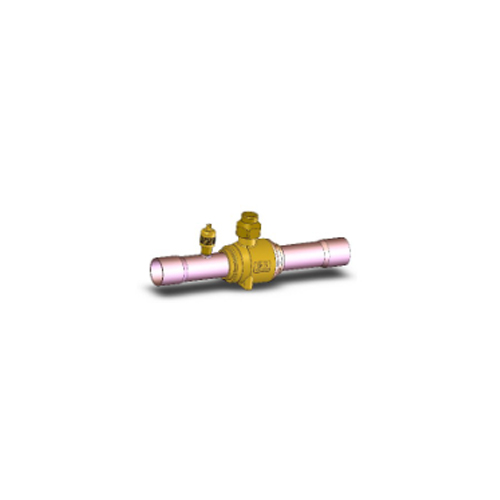

球阀被批准用于制冷和空调系统中的液体吸入和热气管线。HangF球阀是手动操作的截止阀，适合双向流动。球阀在球座和阀体之间具有密封。以确保小的压降。球阀在全开位置时可提供大流量。它们的设计适用于宽温度范围，并已批准用于任何氟化制冷剂以及任何相关的机油。它们可用于包括R410a应用在内的高压制冷剂。球阀配有一体式密封盖，可防止篡改。
特点：
1. 双向流动
2.1/4圈从完全打开到完全关闭
3.旋转停止在完全打开和完全关闭的位置
4.主轴顶部的指示器显示打开程度
5.镀铬的球，大限度地减少了内部泄漏率
6.低摩擦的阀密封，密封性改进
7.全通径结构，以匹配线径ID，以实现小的压降。
8.带Schrader的P / N“ C”系列
9.螺母内有安全泄压槽
10.纤细的机身-易于安装和维护
11.钻孔和攻丝可用于面板安装，易于安装
技术性能：
最大工作压力：
最大4.5MPa 耐压：6.7MPa
工作温度范围：-60℃〜+ 150℃
100％泄漏测试兼容所有CFC，HCFC和HFC制冷剂和机油，包括R410a符合PED 97/23 / EC，RoHS 2002/95 / EC
|
P/N |
内径ODF连接 |
L |
H |
最大泄漏量 |
（千瓦） |
KV值 |
|
||||
|
标准 |
与施拉德 |
英寸 |
毫米 |
毫米 |
毫米 |
制冷剂（克/年） |
R22 |
R134a |
R502 |
（立方米/小时） |
|
|
8027-202S |
8027-202SC |
1/4 |
6.4 |
121 |
40 |
2.8 |
1 1 |
10.1 |
7.3 |
0.8 |

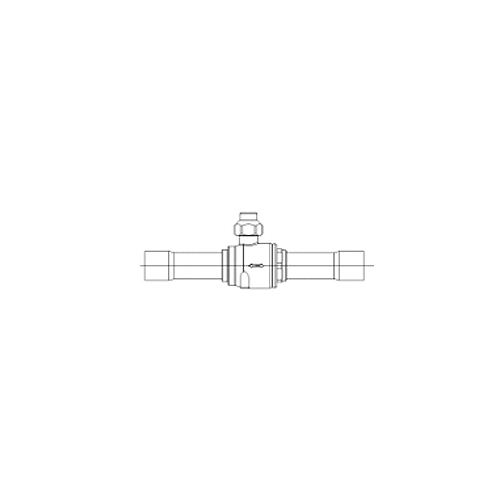

图2 |
|
8027-203S |
8027-203SC |
3/8 |
9.6 |
2.8 |
22 |
20.2 |
14.6 |
3.8 |
图1 |
||
|
8027-202 |
8027-202C |
1/4 |
6.4 |
138 |
2.8 |
1 1 |
10.1 |
7.3 |
0.8 |
||
|
8027-203 |
8027-203C |
3/8 |
9.6 |
138 |
2.8 |
22 |
20.2 |
14.6 |
3.8 |
图2 |
|
|
8027-204 |
8027-204C |
1/2 |
12.8 |
157 |
56 |
2.8 |
105 |
96.0 |
70.0 |
5.6 |
|
|
8027-205 |
8027-205C |
5/8 |
16 |
157 |
2.8 |
143 |
132 |
95.0 |
10.1 |
图1 |
|
|
8027-2056 |
8027-2056C |
3/4 |
19.1 |
156 |
2.8 |
143 |
132 |
95.0 |
10.1 |
图3 |
|
|
8027-206 |
8027-206C |
3/4 |
19.1 |
166 |
2.8 |
241 |
221 |
160 |
20.4 |
图2 |
|
|
8027-207 |
8027-207C |
7/8 |
22.3 |
183 |
64 |
2.8 |
358 |
329 |
238 |
28.2 |
图1 |
|
8027-208 |
8027-208C |
1 |
25.5 |
183 |
2.8 |
358 |
329 |
238 |
28.2 |
图3 |
|
|
8027-209 |
8027-209C |
1-1/8 |
28.6 |
207 |
79 |
2.8 |
633 |
582 |
421 |
52.0 |
|
|
8027-21 1 |
8027-211C |
1-3/8 |
35 |
248 |
89 |
2.8 |
756 |
696 |
503 |
80.9 |
图1 |
|
8027-213 |
8027-213C |
1-5/8 |
41.3 |
260 |
110 |
2.8 |
1293 |
1 190 |
860 |
196 |
|
|
8027-217 |
8027-21 7C |
2-1/8 |
54 |
305 |
139 |
2.8 |
1348 |
1240 |
1 156 |
248 |
|
|
8027-21721 |
8027-21721C |
2-5/8 |
66.8 |
305 |
139 |
2.8 |
1348 |
1240 |
1 156 |
248 |
图3 |
|
8027-221 |
8027-221C |
2-5/8 |
66.8 |
370 |
153 |
2.8 |
1470 |
1320 |
1235 |
252 |
|
|
8027-224 |
8027-224C |
3 |
76.5 |
378 |
2.8 |
1532 |
1480 |
1345 |
279 |
图1 |
|
|
8027-225 |
8027-225C |
3-1/8 |
79.5 |
378 |
79 |
2.8 |
1532 |
1480 |
1345 |
279 |
|
|
8027-226 |
8027-226C |
3-1/4 |
82.7 |
410 |
2.8 |
1532 |
1480 |
1345 |
279 |
图3 |
|
|
8027-228 |
8027-228C |
3-1/2 |
89 |
410 |
89 |
2.8 |
1830 |
1770 |
1607 |
434 |
图1 |
|
8027-229 |
8027-229C |
3-5/8 |
92.2 |
410 |
2.8 |
1830 |
1770 |
1607 |
434 |
||
|
8027-232 |
8027-232C |
4 |
101.7 |
450 |
2.8 |
1907 |
1984 |
1750 |
481 |
图1 |
|
|
8027-233 |
8027-233C |
4-1/8 |
104.8 |
450 |
102 |
2.8 |
1907 |
1984 |
1750 |
481 |
|
|
8027-234 |
8027-234C |
4-1/4 |
108 |
450 |
2.8 |
1987 |
2225 |
1906 |
533 |
图3 |
|
1.额定液体和吸入蒸汽量基于蒸发温度t = -10℃，阀前的液体温度t = + 25℃，阀中的压降△p = 0.015Mpa 2.KV值是指在阀门两端的压降为0.1Mpa时为m3 / h，ρ＝ 1000kg / m3。
